Наши изделия производятся под контролем Системы управления качеством ISO 9001:2008. Это подтверждает, что в нашей фирме выполняются международные стандарты качества в отношении используемых материалов, надзора за производственными процессами, контроля качества готовых изделий и обслуживания клиентов. Сертифицированная система получила аккредитацию Польской государственной аккредитационной комиссии PCA и соответствующих организаций в Англии и Германии. Комбинат ставит перед собой цель производить изделия таким образом, который не будет угражать здоровью людей и природной среде. Это подтверждает польская норма PN 18001 и Ceртификат системы управления окружающей средой ISO 14001. Наши изделия отвечают действующим нормам и стандартам, имеют необходимые допуски и cертификаты.



Система PVC

Описание системы

Фирма АО «GAMRAT» производит водосточные системы из PVC-U уже более 25 лет. Эти системы запроектированы специально с учетом трудных, переменных климатических условий, существующих на территории нашей страны. Проверенные на практике системы пользуются доверием подрядчиков и инвесторов, заняли свое место на миллионах крыш.

Желоба и водосточные трубы должны складироваться и перевозиться в горизонтальном положении, уложенными плоско. Первый ряд желобов должен лежать на ровных подкладках и прилегать к ним по всей длине. Допустимая высота складирования 1 м. Острые края стоек и транспортных средств, соприкасающиеся с желобами и трубами, необходимо изолировать, напр., досками. Фасонные элементы, упакованные в картонные коробки, следует складировать в крытых помещениях и перевозить крытыми транспортными средствами. На время транспорта груз должен быть закреплен неподвижно. Рекомендуется выполнять погрузку и разгрузку вручную, а в случае применения механических средств запрещается бросать элементы и допускать до их смятия.

Большинство фасонных элементов упаковывается в отдельные пластиковые пакеты. Не разрешается подвергать таким образом упакованные элементы длительному воздействию солнечных лучей.



Преимущества и качества

Проверенный материал

PVC - это материал, который с успехом используется в строительстве уже не один десяток лет. Изделия из этого материала гарантируют полную коррозиеустойчивость и исключительную стойкость к воздействию агрессивных атмосферных факторов.

Надежность при экстремальных температурах

Надежность при экстремальных температурах

Системы из полихлорвинила сохраняют свои высокие потребительские качества как в условиях высоких, так и низких температур.

Не требуют покраски

Не требуют покраски

Системы, предлагаемые нами в наиболее популярных расцветках, не требуют покраски и гарантируют тем, кто их выберет, высокую эстетику и удовлетворение от правильного выбора.

Быстрый монтаж

Быстрый монтаж

Элементы системы запроектированы таким образом, чтобы монтаж водосточной системы был быстрым и легким – экономным для инвестора и эффективным для подрядчика.

Глубокий, очень емкий желоб

Глубокий, очень емкий желоб

Редко встречающийся глубокий желоб обеспечивает большую емкость и пропускную способость системы. Традиционная форма и усиления желобов гарантируют необходимую жесткость.

Высокая несущая способность

Высокая несущая способность

Хомуты желобов двутаврового профиля, изготовленные из высококачественного PVC, обеспечивают исключительную стойкость системы к механическим нагрузкам, таким, напр., как мокрый снег, сосульки.

Складирование и транспорт

Складирование и транспорт

Фасонные элементы желобов вместе с уплотнениями упаковываются в картонные коробки. Желоба и водосточные трубы связываются в пучки и упаковываются в рукава из упаковочной пленки. Упаковки приготовлены к отправке на сборных поддонах.



Применение

Навесы, беседки, гаражи, балконы

используй систему 75 (желоб 75 мм с водосточной трубой 63 мм).

Малоэтажные жилые дома, мансардные крыши

используй систему 100 (желоб 100 мм с водосточной трубой 90 мм).

Коттеджи, многоэтажные жилые дома, малые и средние склады, общественные здания, торговые и промышленные объекты

используй систему 125 (желоб 125 мм с водосточной трубой 110 мм, 90 мм или 63 мм).

Крупные объекты жилищного, промышленного и коммерческого строительства

используй систему 150 (желоб 150 мм с водосточной трубой 110 мм).

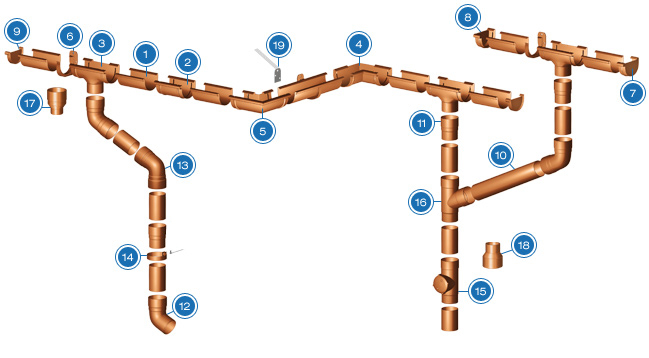

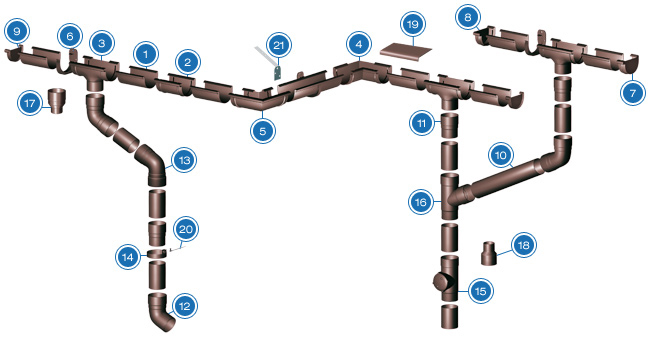

Элементы системы

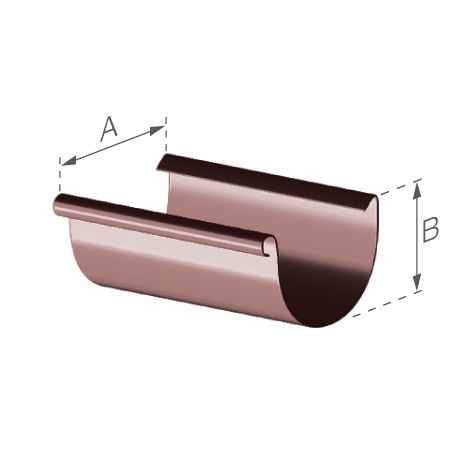

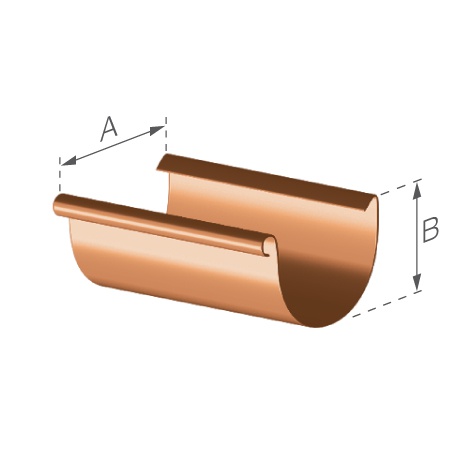

1. Желоб кровельный (дл. 3; 4 м)

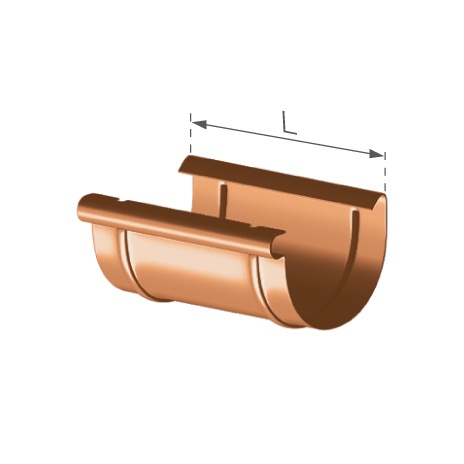

2. Муфта желоба

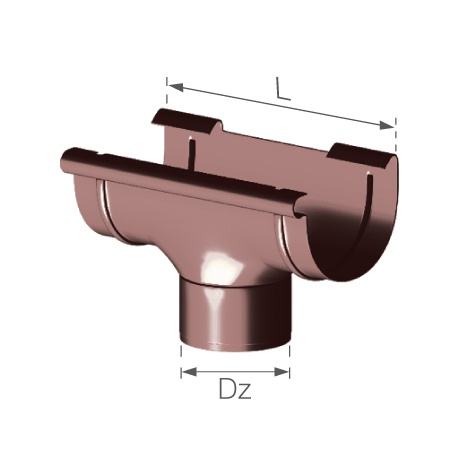

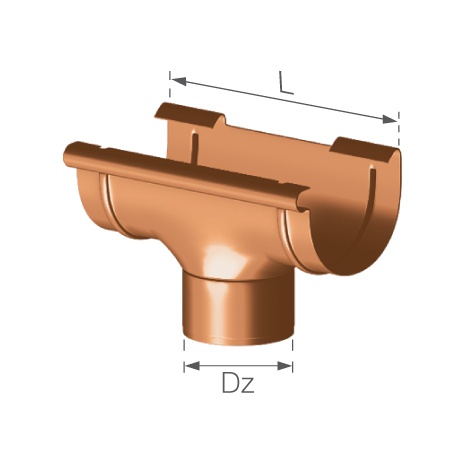

3. Водосточная сливная воронка

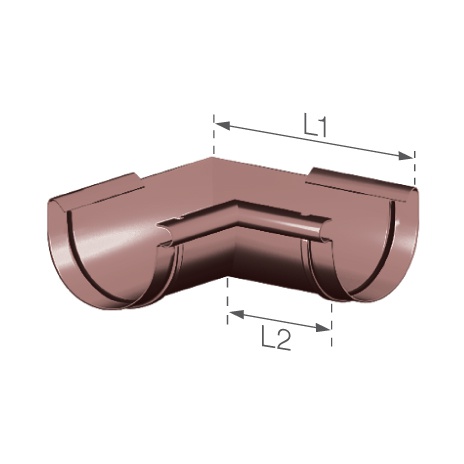

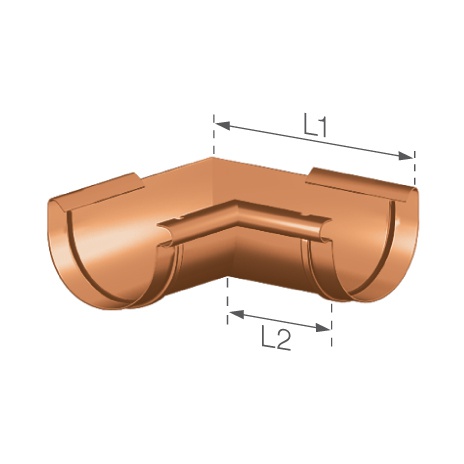

4. Угол внутренний

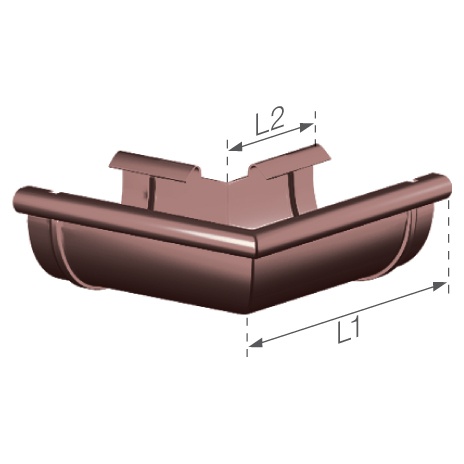

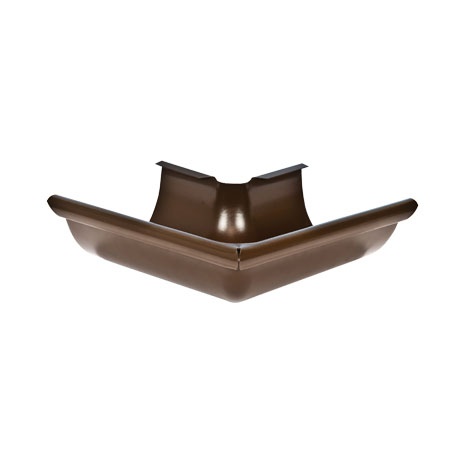

5. Угол наружний

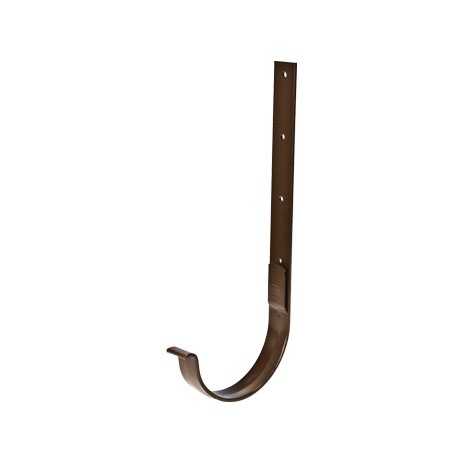

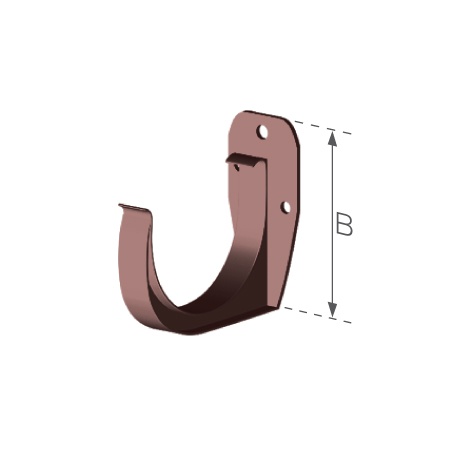

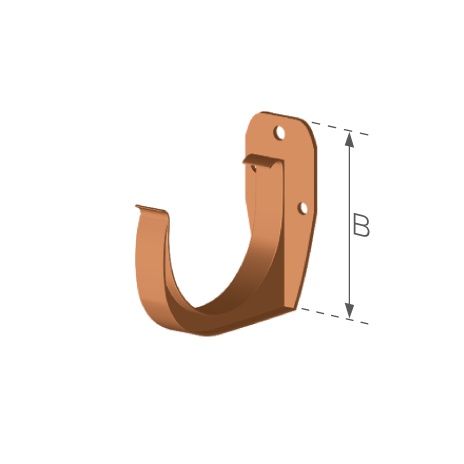

6. Кронштейн для желоба

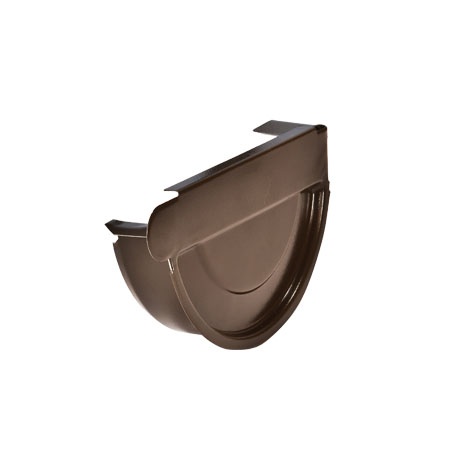

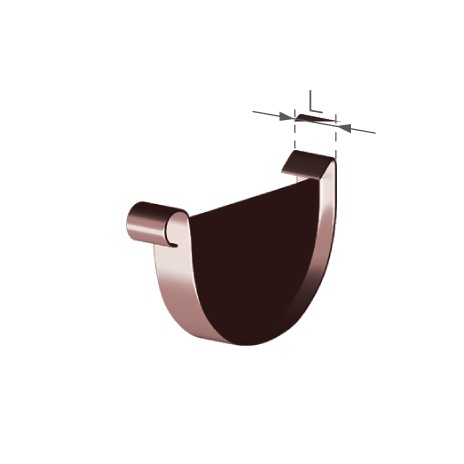

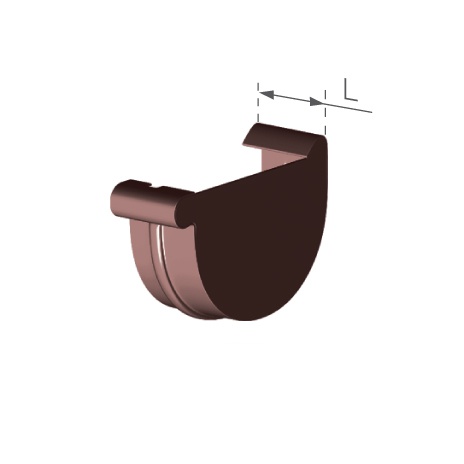

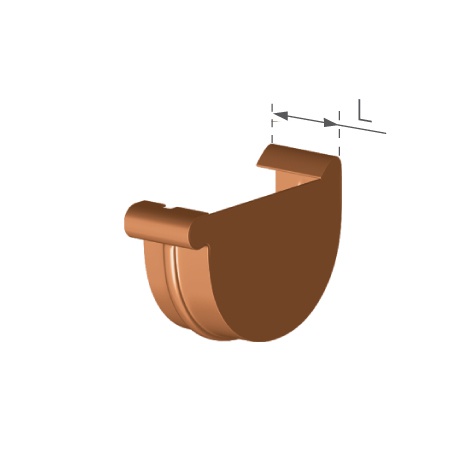

7. Заглушка желоба (правая)

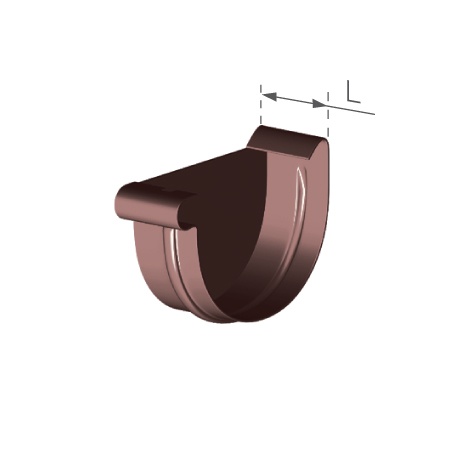

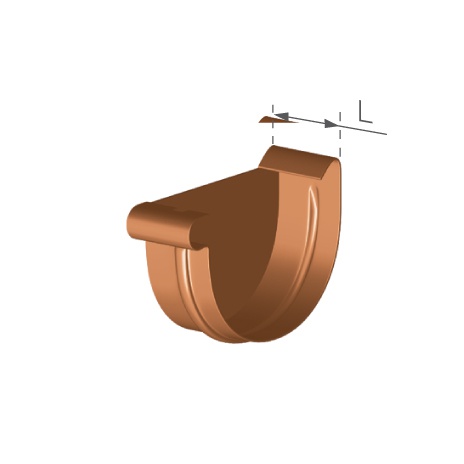

8. Заглушка желоба (левая)



9. Заглушка желоба (универсальная)

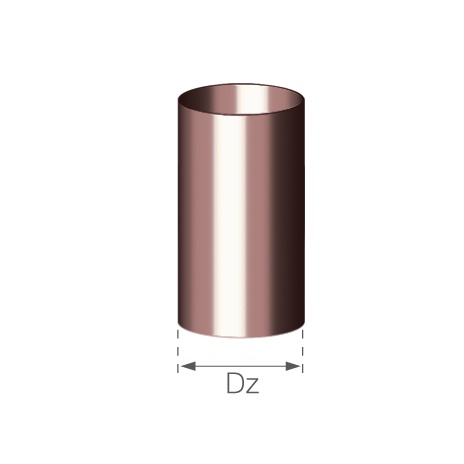

10. Водосточная труба (дл. 3; 4 м)

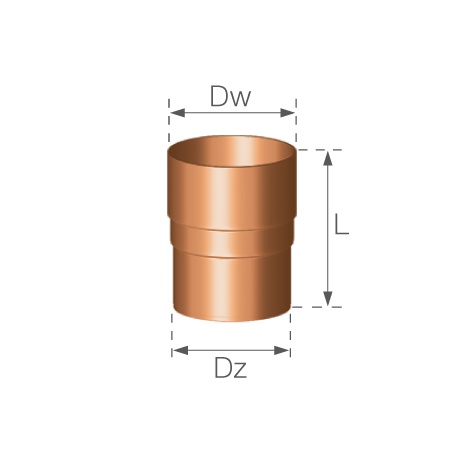

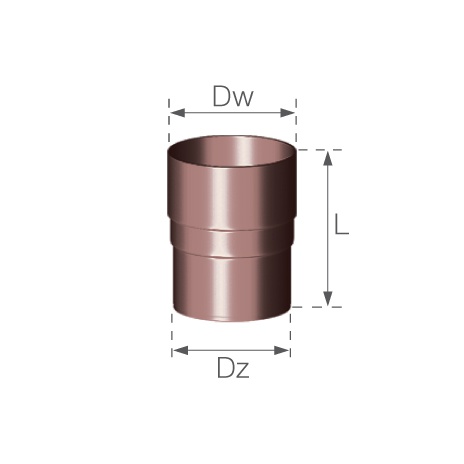

11. Муфта водосточной трубы

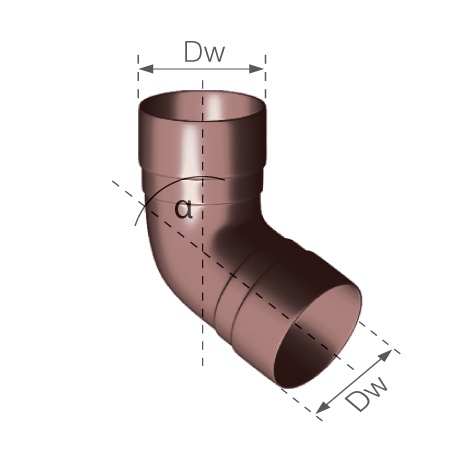

12. Колено 67,5?



13. Колено двухраструбное 67,5?

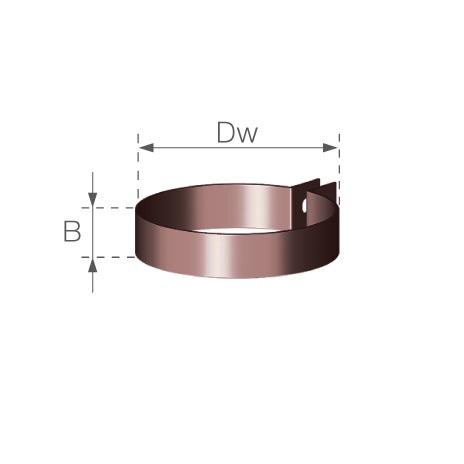

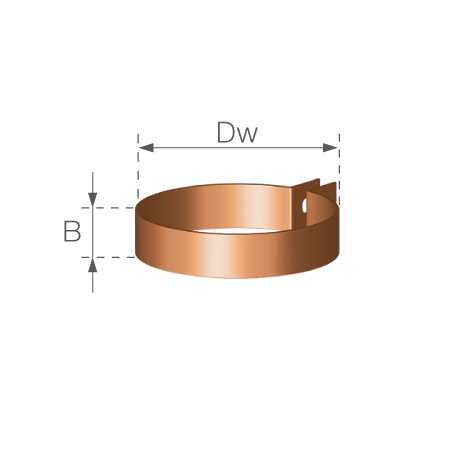

14. Хомут для водосточной трубы

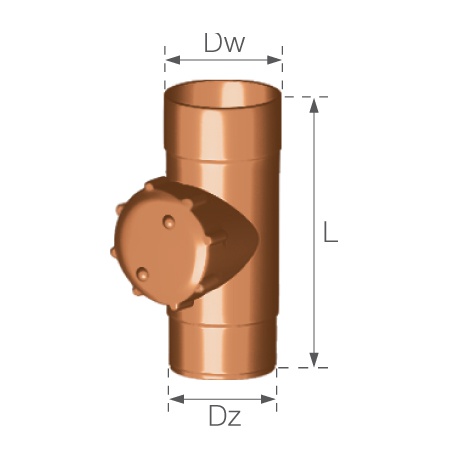

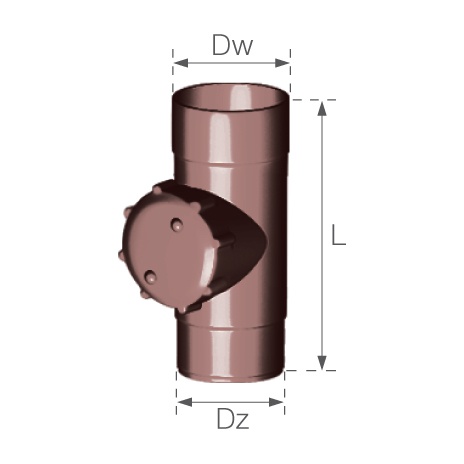

15. Ревизия

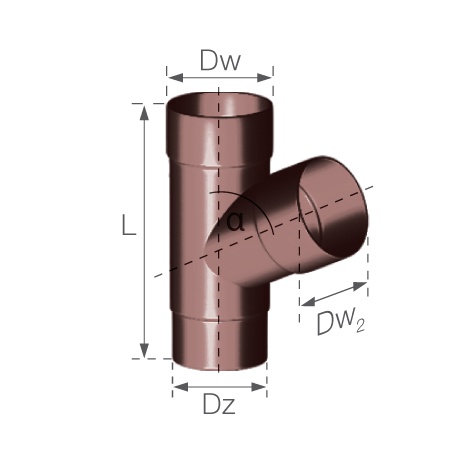

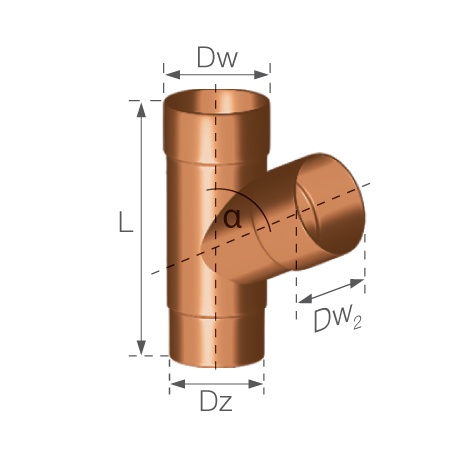

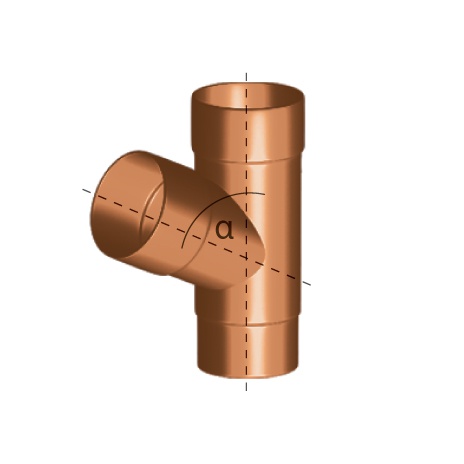

16. Тройник (угол отвода 67,5?)

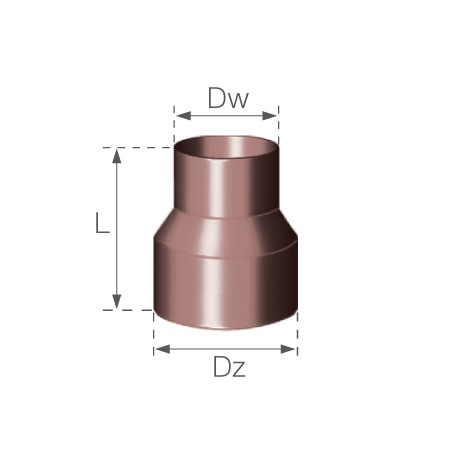

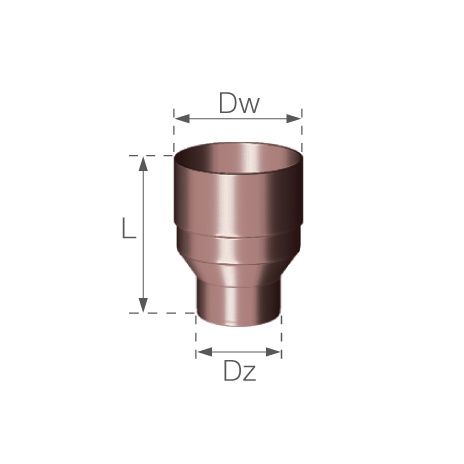

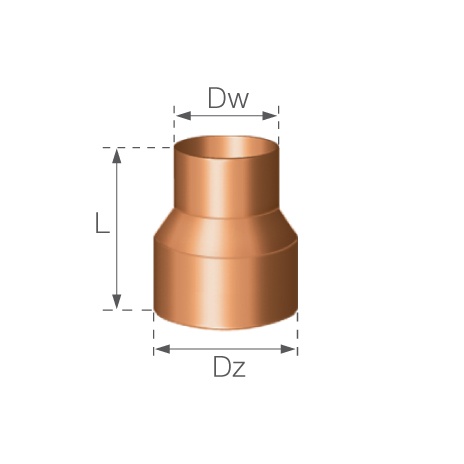

17. Редукция водосточной трубы



18. Обратная редукция

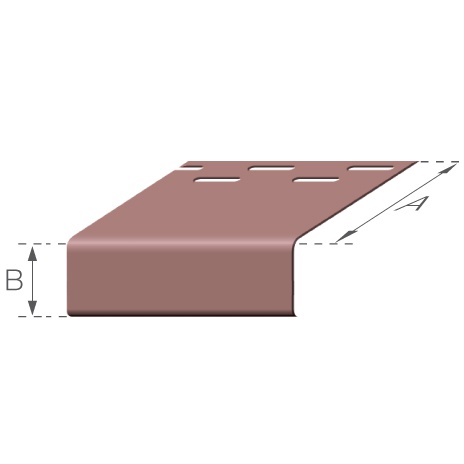

19. Планка карнизного свеса из PVC

Дополнительные элементы

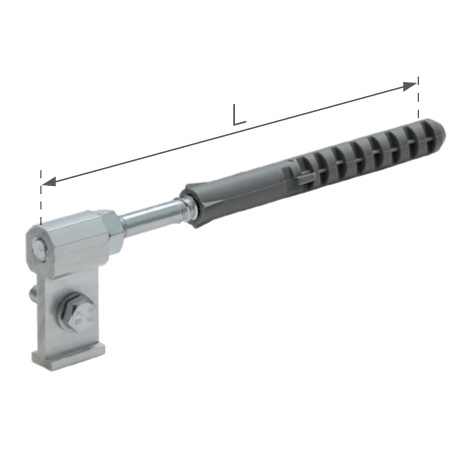

20. Стальные крюки для хомутов

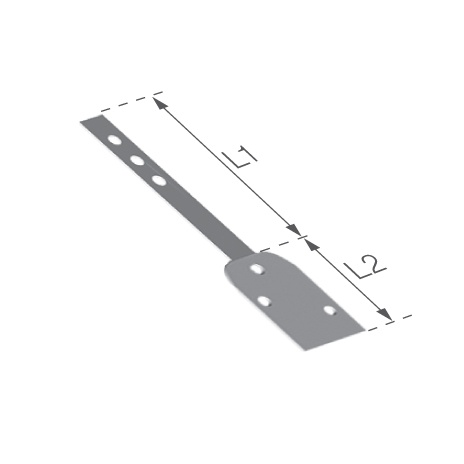

21. Крепежная планка

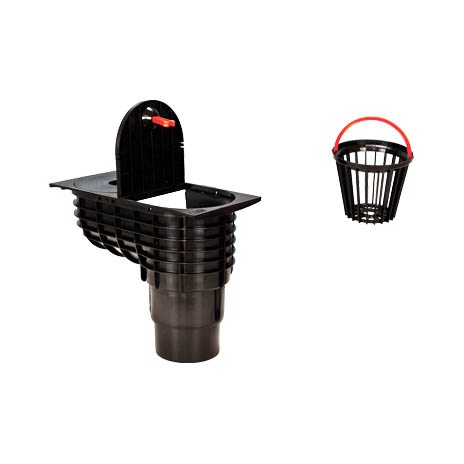

Фильтр-отстойник для водосточных труб

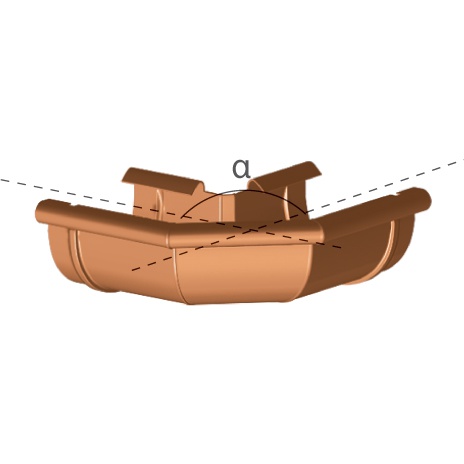

Угловые элементы внутр. и наружн. – разл. углы от 90?

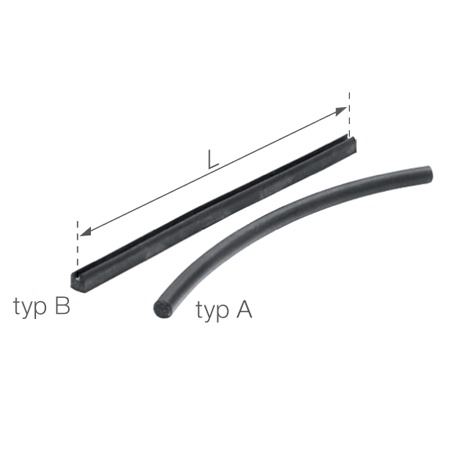

Запасная уплотнительная прокладка

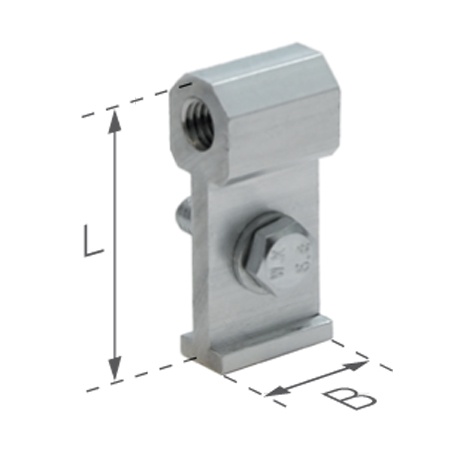

Алюминиевый кронштейн для хомутов

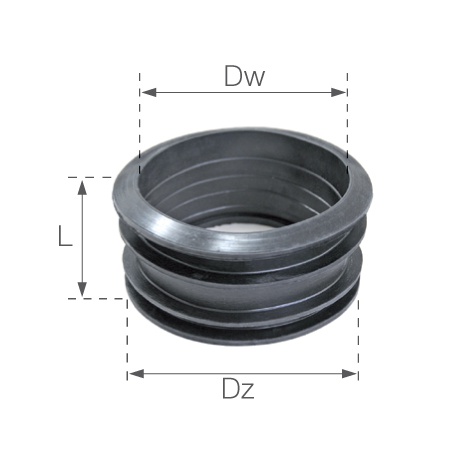

Переходник

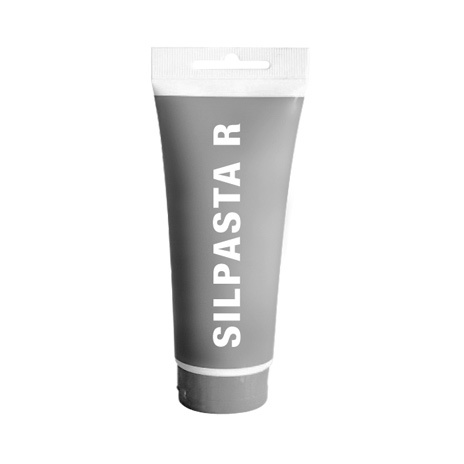

Смазывающее средство Silpasta R



Стальные крюки для хомутов



Технические

Выбирая водосточную систему, следует убедиться в том, что желоба и водосточные трубы будут отбирать воду с поверхности крыши нашего дома. Для этого необходимо рассчитать так наз. эффективную площадь крыши, с которой система должна отводить воду.

Максимальные площади водосбора водосточными системами GAMRAT, в м2 эффективной площади крыши (на одну водосточную трубу):.

Водосточная система Система 75 мм Система 100 мм Система 125 мм Система 150 мм
Размещение водосточной трубы Желоб 75 мм
Водосточная 63 мм
Желоб 100 mm
Водосточная 90 mm
Желоб 125 mm
Водосточная 110 mm
Желоб 125 mm
Водосточная 90 mm
Желоб 125 mm
Водосточная 63 mm
Желоб 150 mm
Водосточная 110 mm
95 148 240 205 165 370
48 74 120 100 82 180
42 50 95 80 65 145

При рассчете эффективной площади крыши следует воспользоваться формулой:

S = (B + 0,5 C) x L

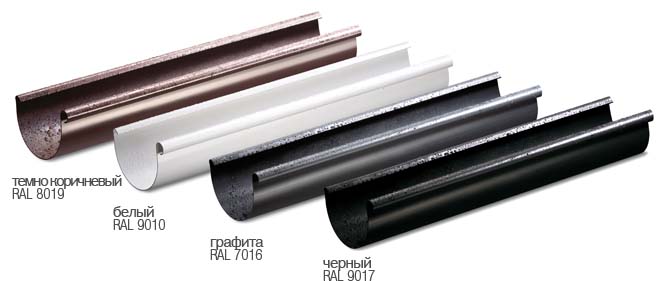

Цвета

Цвета



Складирование и транспорт

Фасонные элементы желобов вместе с уплотнениями упаковываются в картонные коробки. Желоба и водосточные трубы связываются в пучки и упаковываются в рукава из упаковочной пленки. Упаковки приготовлены к отправке на сборных поддонах.

Желоба и водосточные трубы должны складироваться и перевозиться в горизонтальном положении, уложенными плоско. Первый ряд желобов должен лежать на ровных подкладках и прилегать к ним по всей длине. Допустимая высота складирования 1 м. Острые края стоек и транспортных средств, соприкасающиеся с желобами и трубами, необходимо изолировать, напр., досками. Фасонные элементы, упакованные в картонные коробки, следует складировать в крытых помещениях и перевозить крытыми транспортными средствами. На время транспорта груз должен быть закреплен неподвижно. Рекомендуется выполнять погрузку и разгрузку вручную, а в случае применения механических средств запрещается бросать элементы и допускать до их смятия.

Большинство фасонных элементов упаковывается в отдельные пластиковые пакеты. Не разрешается подвергать таким образом упакованные элементы длительному воздействию солнечных лучей.



Тестирование на прочность

тестирование на прочность и нагрузочную способность водосточных систем



Система Magnat

Описание системы

Водосточные системы Gamrat Magnat изготовлены из современного акрилового пластика, устойчивого к воздействию солнечных лучей.

Желоба и водосточные трубы должны складироваться и перевозиться в горизонтальном положении, уложенными плоско. Первый ряд желобов должен лежать на ровных подкладках и прилегать к ним по всей длине. Допустимая высота складирования 1 м. Острые края стоек и транспортных средств, соприкасающиеся с желобами и трубами, необходимо изолировать, напр., досками. Фасонные элементы, упакованные в картонные коробки, следует складировать в крытых помещениях и перевозить крытыми транспортными средствами. На время транспорта груз должен быть закреплен неподвижно. Рекомендуется выполнять погрузку и разгрузку вручную, а в случае применения механических средств запрещается бросать элементы и допускать до их смятия.

Большинство фасонных элементов упаковывается в отдельные пластиковые пакеты. Не разрешается подвергать таким образом упакованные элементы длительному воздействию солнечных лучей.



Преимущества и качества

Преимущества и качества

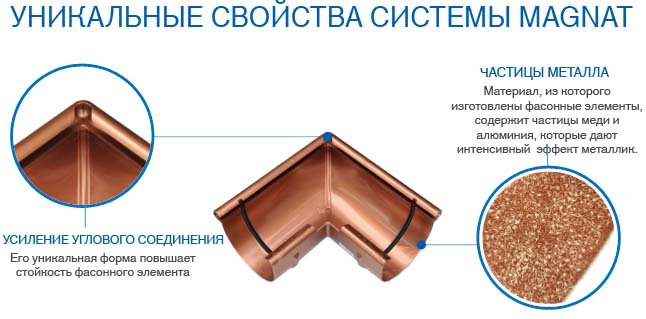

Инновационный материал

Инновационный материал

Новая система уникальна по своей натуре, поскольку Gamrat Magnat создан в результате использования в процессе его производства новейших разработок по сочетанию традиционного PVC и современного акрилового пластика.

Стойкость в экстремальных условиях

Стойкость в экстремальных условиях

Лабораторные исследования доказали, что этот материал отличается необычно высокой стойкостью к воздействию агрессивных атмосферных факторов, благодаря чему водостокам Gamrat Magnat не страшны: воздействие солнечных лучей, изменение температуры и экстремальные температуры воздуха, налипание мокрого снега и кислотные дожди.

Цвет под контролем

Цвет под контролем

Водосточные трубы Gamrat Magnat отличаются исключительно высокой стойкостью к воздействию солнечных лучей, благодаря чему прочно сохраняют свой интенсивный цвет на протяжении многих лет.

Не требует консервации

Не требует консервации

Gamrat Magnat – эта система отличается полной коррозиеустойчивостью, не требует покраски, ее легко содержать в чистоте, поэтому ее можно без проблем экплуатировать на протяжении многих лет.

Простой монтаж

Простой монтаж

Водосточная система Gamrat Magnat необычно проста в монтаже благодаря системе соединения отдельных элементов на защелку с резиновым уплотнением. Монтаж следует осуществлять в соответствии с инструкцией по монтажу, которая прилагается в упаковках с элементами системы.

Проверенная форма

Проверенная форма

Параболическая форма желоба и идеальная гладкость поверхности обеспечивают превосходную пропускную способность системы, а характерная отбортовка переднего и заднего краев водостока укрепляют систему и придают ей жесткость.

Расцветка

Расцветка

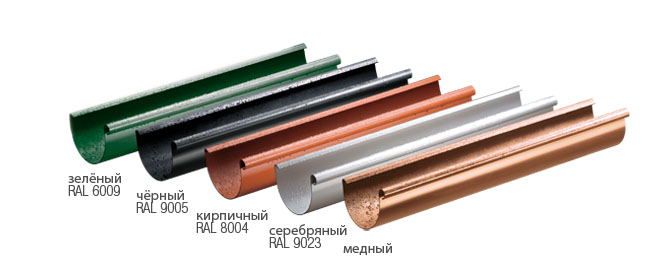

Предлагаем 6 цветов системы:
зеленый, вишневый, кирпичный, черный, медный, серебристый.

Складирование и транспорт

Складирование и транспорт

Фасонные элементы желобов вместе с уплотнениями упаковываются в картонные коробки. Желоба и водосточные трубы связываются в пучки и упаковываются в рукава из упаковочной пленки. Упаковки приготовлены к отправке на сборных поддонах.



Применение

Oбщие правила подбора водосточных систем

Многоэтажные жилые дома

используй систему 75 (желоб 75 мм с водосточной трубой 63 мм)

Малоэтажные жилые дома, мансардные крыши

используй систему 100 (желоб 100 мм с водосточной трубой 90 мм).

Коттеджи, многоэтажные жилые дома, малые и средние склады, общественные здания, торговые и промышленные объекты

используй систему 125 (желоб 125 мм с водосточной трубой 110 мм, 90 мм или 63 мм).



Элементы системы



1. Желоб кровельный



2. Муфта желоба



3. Водосточная сливная воронка



4. Угол внутренний

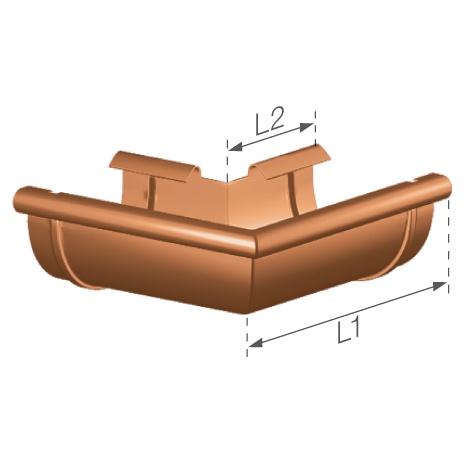

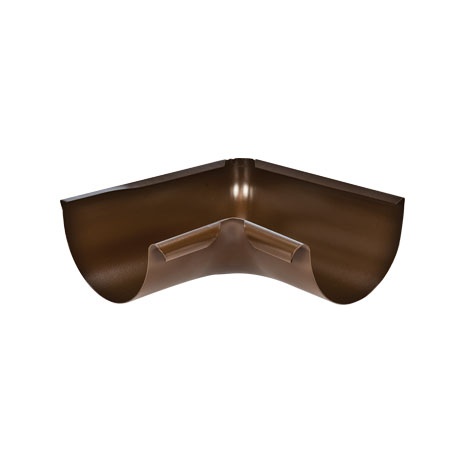

5. Угол наружный



6. Кронштейн для желоба



7. Заглушка желоба (правая)



8. Заглушка желоба (левая)



9. Заглушка желоба (универсальная)

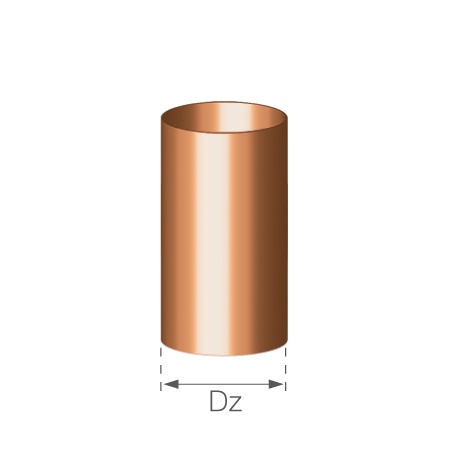

10. Водосточная труба



11. Муфта водосточной трубы

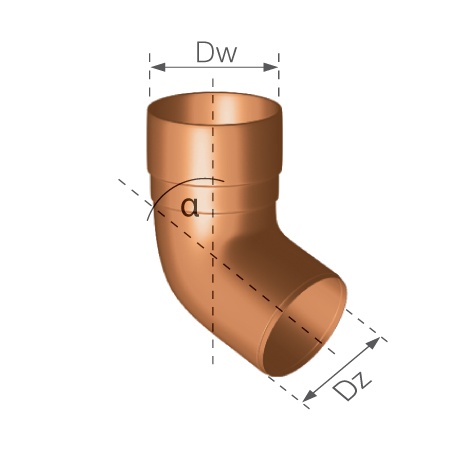

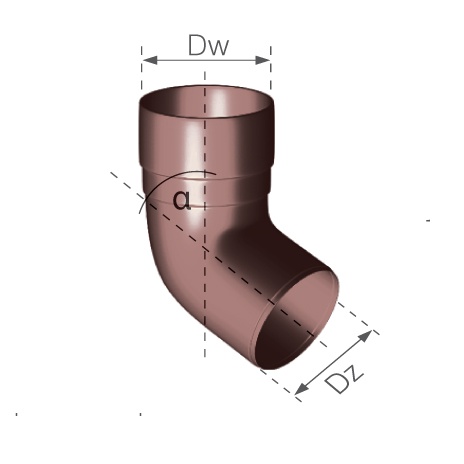

12. Колено 67,5?

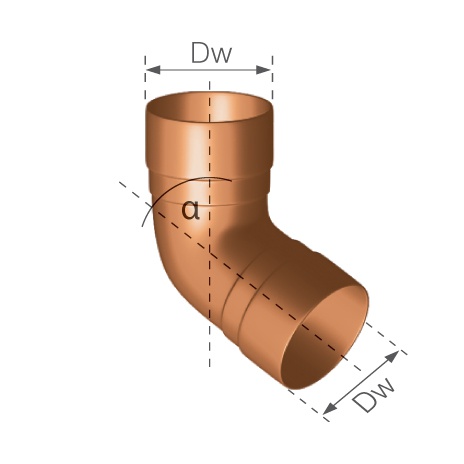

13. Колено двухраструбное

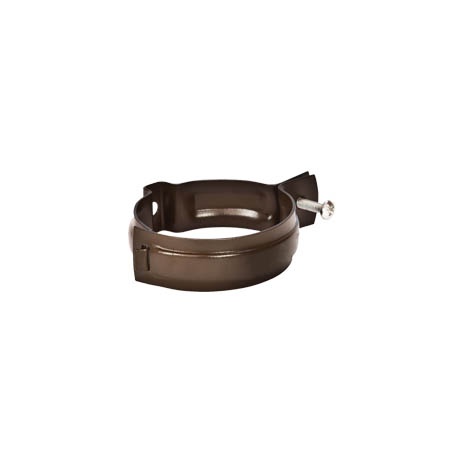

14. Хомут для водосточной трубы



15. Ревизия



16. Tройник (угол отвода 67,5?)

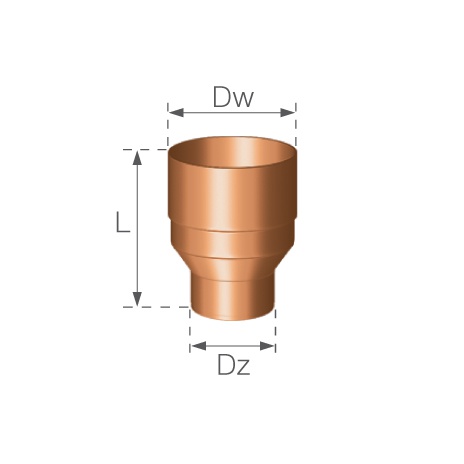

17. Редукция водосточной трубы



18. Обратная редукция



19. Крепежная планка

Дополнительные элементы



20. Нестандартный тройник с углом отв 67,5?

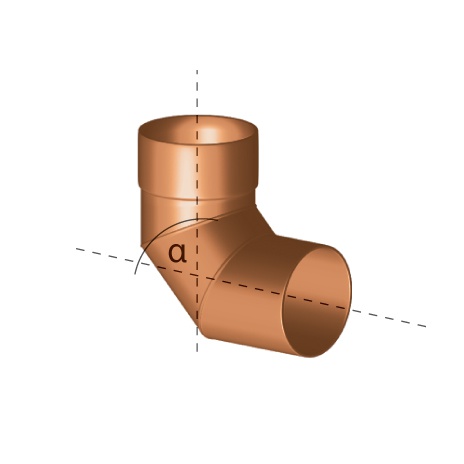

21. Нестандартное колено с углом изг 67,5?

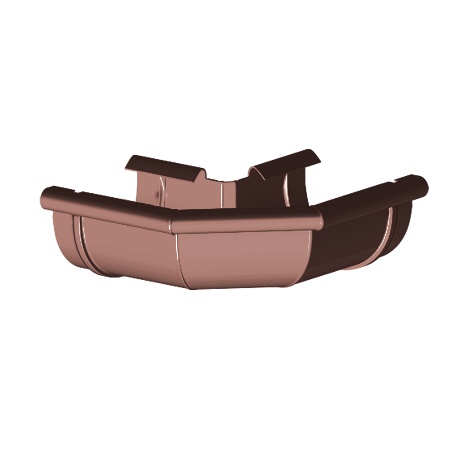

22. Угловые элементы внутр. и наружн

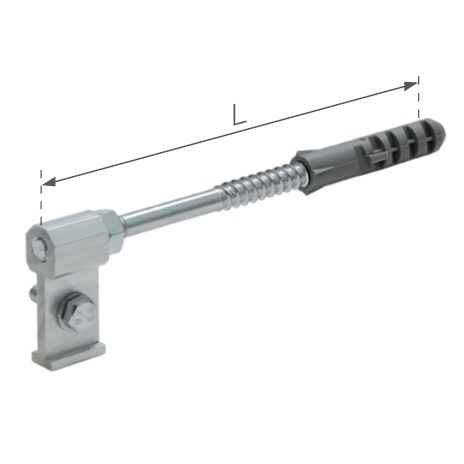

23. Стальные крюки для хомутов



24. Стальные крюки для хомутов



25. Переходник



26. Запасная уплотнительная прокладка



27. Алюминиевый кронштейн для хомутов



28. Смазывающее средство Silpasta R

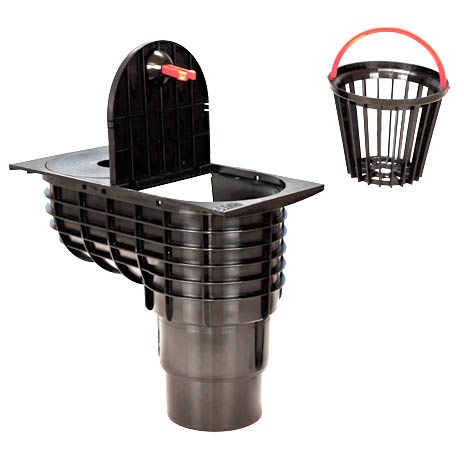

29. Фильтр-отстойник для водосточных труб



Технические

Выбирая водосточную систему, следует убедиться в том, что желоба и водосточные трубы будут отбирать воду с поверхности крыши нашего дома. Для этого необходимо рассчитать так наз. эффективную площадь крыши, с которой система должна отводить воду. Максимальные площади водосбора водосточными системами GAMRAT, в м2 эффективной площади крыши (на одну водосточную трубу).

Водосточная система Система 75 мм Система 100 мм Система 125 мм
Размещение водосточной трубы Желоб 75 мм
Водосточная 63 мм
Желоб 100 mm
Водосточная 90 mm
Желоб 125 mm
Водосточная 110 mm
Желоб 125 mm
Водосточная 90 mm
Желоб 125 mm
Водосточная 63 mm
95 148 240 205 165
48 74 120 100 82
42 50 95 80 65

При рассчете эффективной площади крыши следует воспользоваться формулой:

S = (B + 0,5 C) x L

Полезные сечения

желоб 75 мм-33 cм2; желоб 100 мм-58 cм2; желоб 125 мм-91 cм2; желоб 150 мм-131 cм2



Цвета

Цвета



Складирование и транспорт

Фасонные элементы желобов вместе с уплотнениями упаковываются в картонные коробки. Желоба и водосточные трубы связываются в пучки и упаковываются в рукава из упаковочной пленки. Упаковки приготовлены к отправке на сборных поддонах.

Желоба и водосточные трубы должны складироваться и перевозиться в горизонтальном положении, уложенными плоско. Первый ряд желобов должен лежать на ровных подкладках и прилегать к ним по всей длине. Допустимая высота складирования 1 м. Острые края стоек и транспортных средств, соприкасающиеся с желобами и трубами, необходимо изолировать, напр., досками. Фасонные элементы, упакованные в картонные коробки, следует складировать в крытых помещениях и перевозить крытыми транспортными средствами. На время транспорта груз должен быть закреплен неподвижно. Рекомендуется выполнять погрузку и разгрузку вручную, а в случае применения механических средств запрещается бросать элементы и допускать до их смятия.

Большинство фасонных элементов упаковывается в отдельные пластиковые пакеты. Не разрешается подвергать таким образом упакованные элементы длительному воздействию солнечных лучей.



Система StalGam

Описание системы

Если Вы ищите стальные водосточные системы, сочетающие в себе элегантный внешний вид с эффективностью отвода воды и длительным сроком эксплуатации, который обеспечивает исполнение из стали с двухсторонним покрытием, а кроме того, Вам не безразлична охрана окружающей среды, в которой мы живем – самым лучшим будет выбор водосточных систем StalGam, из безвредной для окружащей среды шведской стали с покрытием PRELAQ.

Товар 2014 года StalGam изготовляется из высококачественной шведской стали PRELAQ®RWS (Rain Water System), которую поставляет шведский металлургический концерн SSAB.
StalGam это комплексная система, сочетающая в себе элегантный внешний вид с высокой эффективностью отвода воды, которая превосходно зарекомендовала себя в объектах жилищного, промышленного и коммерческого строительства. Бесспорным преимуществом системы является самый глубокий профиль желоба из шведской стали из доступных в настоящее время на рынке. Восемь слоев покрытия, предохраняющие сталь, гарантируют превосходную защиту стали и во много раз увеличивают срок эксплуатации системы. Передовая по технологии структура покрытий обеспечивает сохранение цвета на протяжении многих лет. Элементы системы запроектированы таким образом, чтобы монтаж водосточной системы был быстрым и легким – экономным для инвестора и эффективным для подрядчика.
StalGam эта инновационная и необыкновенно точная система производится в соответствии с нормой PN-EN 612:2006 и PN-EN 1462:2006.



Преимущества и качества

Глубокий профиль водосточного желоба

Глубокий профиль водосточного желоба

Гарантирует высокоэффективный отвод дождевой воды, предохраняет от перелива даже при сильном дожде.

Самое высокое качество стали

Самое высокое качество стали

Шведская сталь Prelaq RWS производится из необыкновенной чистой железной руды

Высокая прочность листовой стали

Высокая прочность листовой стали

Применение 8 защитных слоев предохраняет от вредного воздействия атмосферных факторов.

Передовая технология

Передовая технология

Структура покрытий обеспечивает сохранение цвета на протяжении многих лет и защиту от царапин. Цвет слоя грунтовки подбирается под цвет верхнего слоя (возможные царапины менее заметны).

Простой и быстрый монтаж

Простой и быстрый монтаж

Элементы системы запроектированы таким образом, чтобы монтаж водосточной системы был быстрым и легким – экономным для инвестора и эффективным для подрядчика.

Соединине на защелку

Соединине на защелку

Не требует сварки, что значительно ускоряет монтаж системы.

Большой выбор аксессуаров

Большой выбор аксессуаров

Ассортимент доступных элементов позволяет создать абсолютно безопасную, прочную и функциональную систему отвода дождевой воды.



Потребительские качества StalGam

Эстетичное исполнение

Эстетичное исполнение

30-летняя гарантия от сквозных коррозионных перфораций

30-летняя гарантия от сквозных коррозионных перфораций

Высокая стойкость к механическим нагрузкам

Высокая стойкость к механическим нагрузкам

Водосточные трубы и желоба изготовляются из жесткой стали – исключительно стойкой к деформациям.

Стойкость к перепадам температуры

Стойкость к перепадам температуры

Экологичность покрытий

Экологичность покрытий

Защита от царапин

Защита от царапин

Водосточные трубы и желоба упаковываются в рукава из упаковочной пленки по отдельности.

Оптимальная рацветка

Оптимальная рацветка

Доступны 4 цвета: темно-коричневый, черный, графит, кирпичный в соответствии с актуальными архитектурными тенденциями.



Применение

многоэтажные жилые дома

используй систему 130/90 или 130/100 (желоб 125 мм с водосточной трубой 87 мм или 100 мм).

Крупные объекты жилищного, промышленного и коммерческого строительства

используй систему 150/100 (желоб 150 мм с водосточной трубой 100 мм).

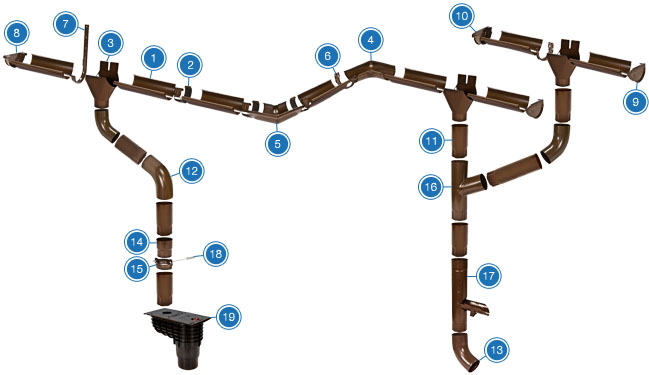

Элементы системы

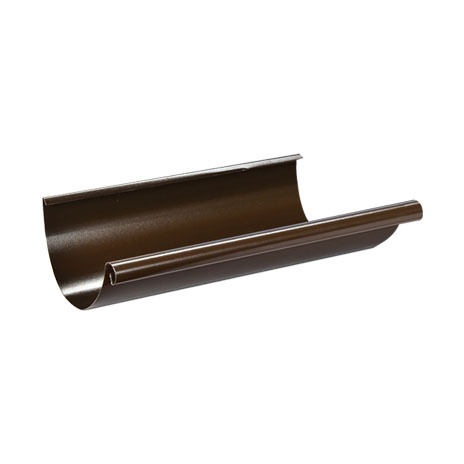

1. Желоб кровельный

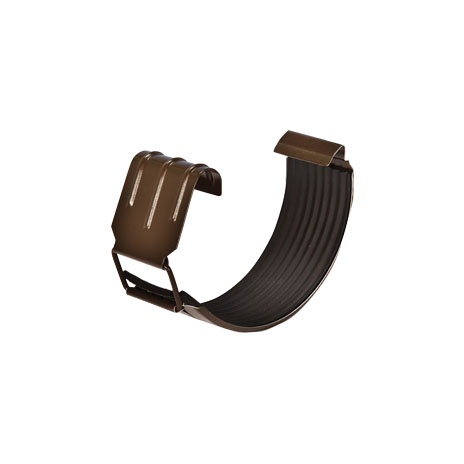

2. Муфта желоба

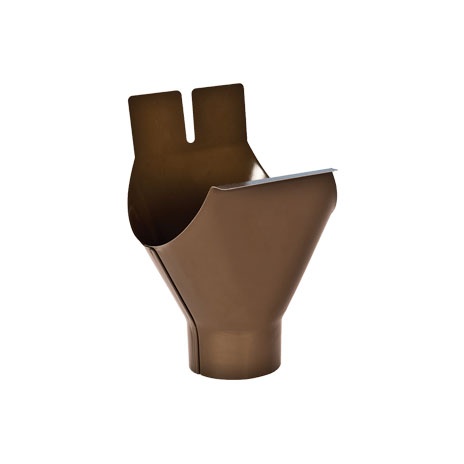

3. Водосточная сливная воронка



4. Угол наружний



5. Угол внутренний

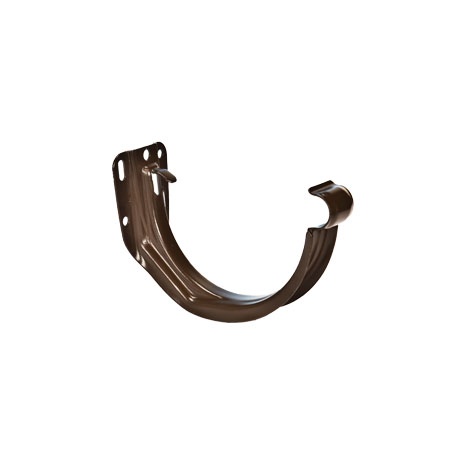

6. Держатель желоба торцевой



7. Держатель желоба прямой

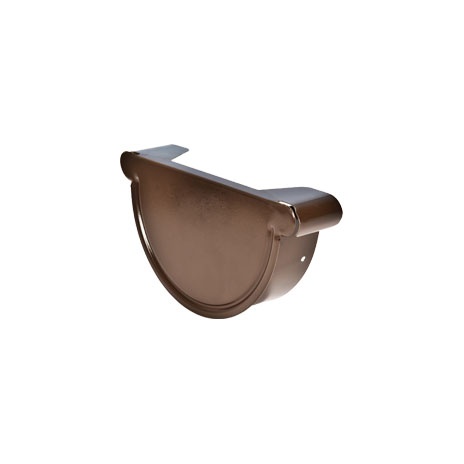

8. Заглушка желоба (универсальная)



9. Заглушка желоба (правая)

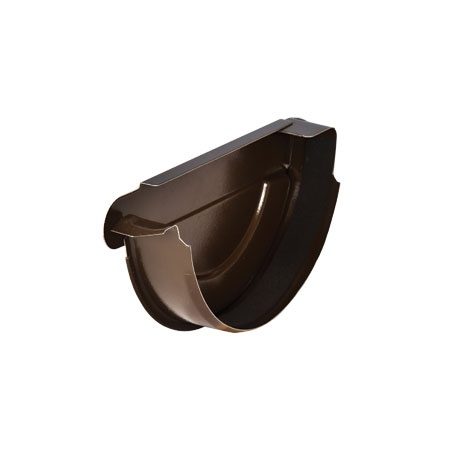

10. Заглушка желоба (левая)

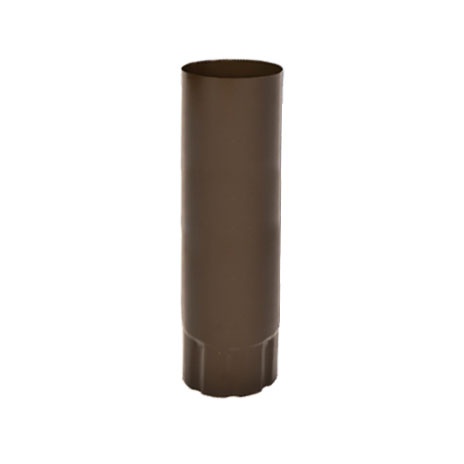

11. Водосточная труба

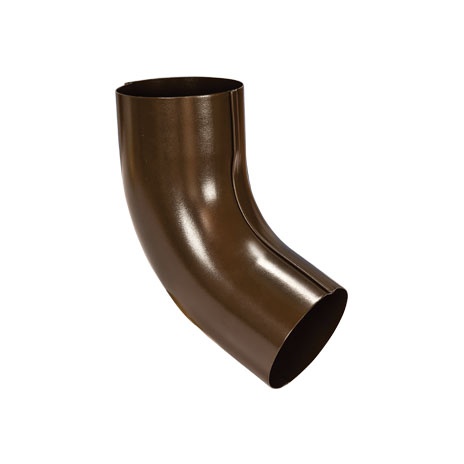

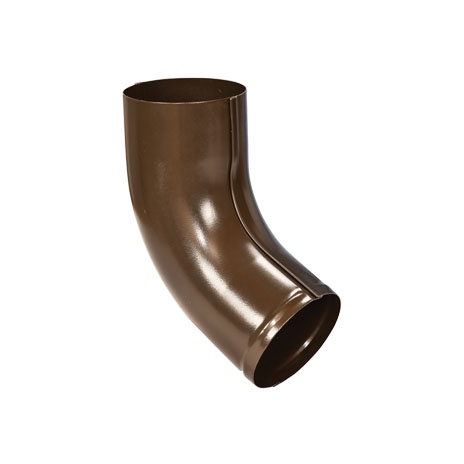

12. Колено



13. Слив

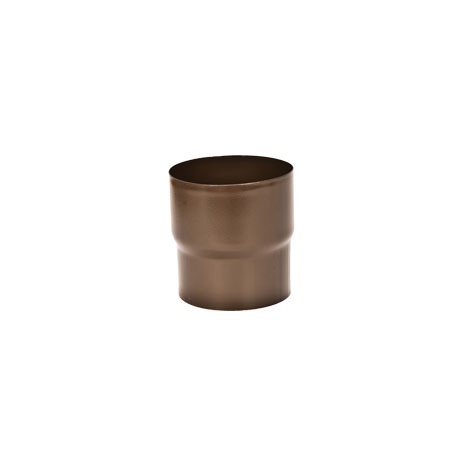

14. Кольцевой ниппель (соеденитель труб)



15. Хомут для водосточной трубы

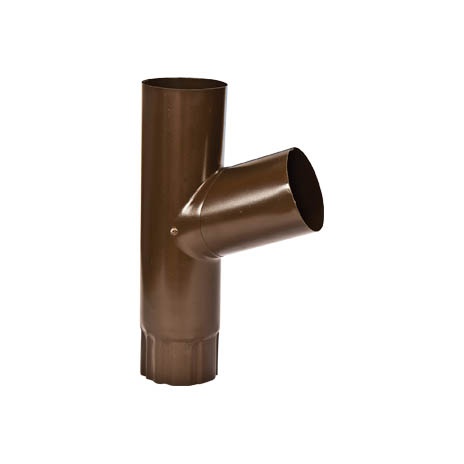

16. Тройник



17. Слив

Дополнительные элементы

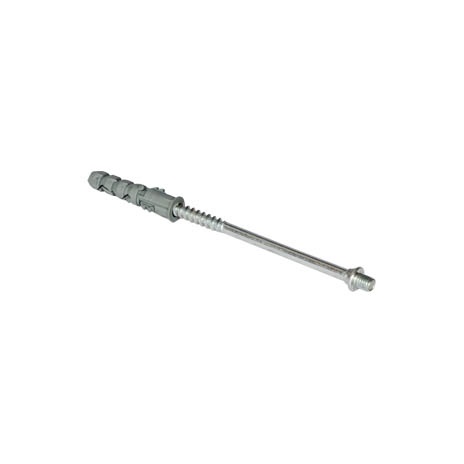

18. Ушкоголовый винт



19. Фильтр-отстойник для водосточных труб



Технические

Выбирая водосточную систему, следует убедиться в том, что желоба и водосточные трубы будут отбирать воду с поверхности крыши нашего дома. Для этого необходимо рассчитать так наз. эффективную площадь крыши, с которой система должна отводить воду.

Максимальные площади водосбора водосточными системами StalGam, в м2 эффективной площади крыши (на одну водосточную трубу)

Водосточная система Система 130 mm Система 150 mm
Размещение водосточной трубы Желоб 130 mm
Водосточная 90 mm
Желоб 150 mm
Водосточная 100 mm
200 350
100 175
86 140

При рассчете эффективной площади крыши следует воспользоваться формулой:

S = (B + 0,5 C) x L



Цвета

Цвета



Складирование и транспорт

Инструкция складирования и траспортировки системы StalGam

Следует избегать хранения желобов и труб снаружи помещения. Если это неизбежно, то допускается временное хранение изделий в оригинальной упаковке на открытом воздухе. В этом случае, изделия необходимо прикрыть (предпочтительно водонепроницаемый брезентом), таким образом, чтобы обеспечить свободный доступ воздуха к хранящимся изделиям. Допустимая высота складирования 1 м. Изделия должны складироваться в горизонтальном положении, уложенными плоско. Первый ряд желобов должен лежать на ровных подкладках и прилегать к ним по всей длине. Фасонные элементы, упакованные в картонные коробки, следует складировать в крытых, сухих помещениях, чтобы защитить изделия от дождя и влаги.

Желоба и водосточные трубы должны перевозиться в горизонтальном положении. Изделия нужно зафиксировать, чтобы избежать смещения. Особое внимание обратить на места стыковок изделий (советуем использовать картонные подкладки). Изделия нужно перевозить крытыми транспортными средствами. Запрещается бросать элементы и подвергать их смятию. Во время разгрузки рекомендуется не передвегать изделие по земле или поверхности другого изделия, чтобы избежать повреждения.
